一胜百718h模具钢

一胜百718h模具钢为真空熔炼之铬－镍－钼合金钢，具有加工性能良好、优良的抛光性及光蚀刻花性能等，出厂前已经过淬硬及回火处理，相对于其他模具钢对比它缩短模具制作周期，无淬裂和热处理变形风险等优势。718h模具钢应用于高表面光洁度之塑胶制品模具、构造零件及轴，而且它优良的抛光性能，通常采用氧化铝或钻石膏抛光。

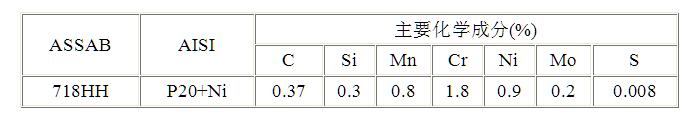

一胜百718h的化学成分

一胜百718h的出厂硬度:硬化及回火至约330~370HB。

一胜百718h模具钢特点

1、优良的抛光性及光蚀刻花性能；

2、加工性能良好；

3、高纯净度及优良的均一性；

4、耐磨性更好，模具寿命更长。

一胜百718h的特性

1、无淬裂和热处理变形风险；

2、无需热处理费用；

3、缩短模具制作周期；

4、降低模具制作所需成本（例，无需矫正变形）；

5、模具易于修改；

6、可施以氮化及火焰硬化处理,以增进模具的表面硬度及耐磨性。

大型尺寸如厚度超过100mm已预加工,钢材表面经粗铣,为用户提供以下的便利：

1、节省重量；

2、已去除钢材表面的脱炭层（黑皮）；

3、标准尺寸（正公差）；

4、减少机械加工量；

5、无氧化层,降低机加工量及刀具磨损。

一胜百718h的用途

1、大型长寿命塑胶注塑模，如家电制品，电脑外壳等模具；

2、高表面光洁度之塑胶制品模具；

3、吹塑模；

4、由于硬度高，可用于塑胶模具中之滑块；

5、成形工具，压缩－制动模（弯板机模），（视生产需要可施加火焰硬化或氮化处理）；

6、构造零件及轴。

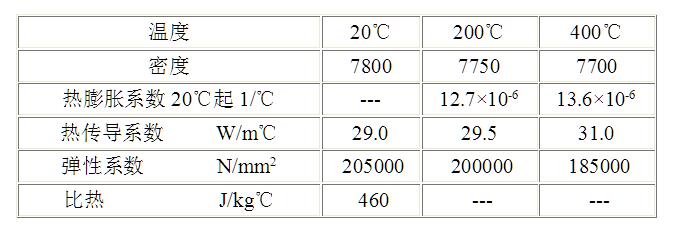

一胜百718h模具钢的物理性质

一胜百718h淬硬及回火至340HB硬度时,在室温及高温的物理性质:

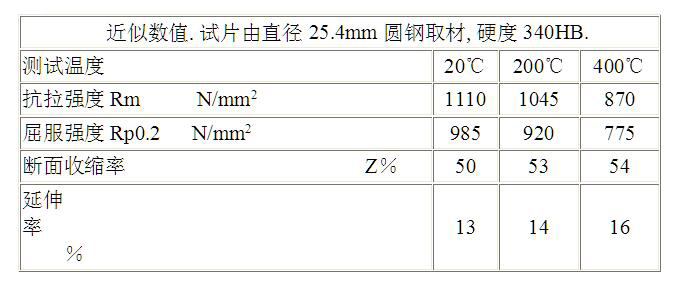

一胜百718h的抗拉强度

一胜百718h的电火花加工（放电加工）

最后阶段的精放电加工，应以小电流高频率进行。放电后模具表面应研磨去处“电火花白层”，模具在500℃再回火一次以去除应力。

一胜百718h模具钢的焊接

应尽量避免模具的焊接，因焊接会增加模具破裂的危险性。若模具必须补焊，焊接前模具须预热，预热温度为：200℃－250℃。

注：大的焊补，焊补后需进行去应力处理。

一胜百718h的研磨

正确的研磨技巧能避免研磨裂纹更能增进模具的寿命。低温回火的模具对研磨特别敏感；研磨砂轮必须适当的修正削锐，并尽可能选择较软，粘结度低，开放式晶粒的砂轮。限制最高圆周速度，并使用大量的冷却液。

一胜百718h模具钢的抛光

一胜百718h预硬钢材具有优良的抛光性能。通常采用氧化铝或钻石膏抛光，常用的步骤：

1、研磨后预留0.05mm；

2、45号钻石膏抛光，达均匀的表面；

3、15号钻石膏再抛光；

4、3号钻石膏抛光，或表面光洁度要求膏的模具须采用1号钻石膏。

注：每种钢材皆有最适当的抛光时间；抛光时间的控制视钢材的硬度及抛光技巧。过长的抛光会影响模具表面的光洁度（例，橙皮纹（桔皮）的产生）。

一胜百718h的光蚀刻花

718h由于硫含量低而特别适合光蚀刻花，模具表面可确保均匀及精确的花纹。

东莞一胜百模具有限公司专注于提供优质一胜百718h模具钢和配套服务的经销商，拥有瑞典一胜百模具钢材公司给予的解决方案与服务支持,如有疑问请致电服务热线：0769-22692345。

一胜百模具（东莞）有限公司

电话：0769-22692345   邮箱：assab@vip.163.com
地址：东莞市松山湖高新科技产业园北部科技工业园
©   Copyright   粤ICP备16099973号    粤公网安备 44538102000014号





QQ在线咨询

咨询热线

0769-2269 2345
