瑞典xw42模具钢是一种含钨的高碳、高铬合金钢,具有高耐磨性、高抗压强度和优良的整体淬透性,应用于废塑料切碎刀,拉刀和镶嵌件。在XW-42模具钢的焊接过程中采取适当保护措施可以获得好的焊接效果(比如提高焊接作业温度,焊缝预加工,合适的焊条和焊接程序等),如模具补焊后须抛光或光蚀刻花,则必须选用与模具钢材化学成分相同的焊条。
1、高耐磨性;
2、高抗压强度;
3、淬硬后具有高的表面硬度;
4、优良的整体淬透性;
5、淬硬时,具有优良的稳定性;
6、优良的抗回火软化性。

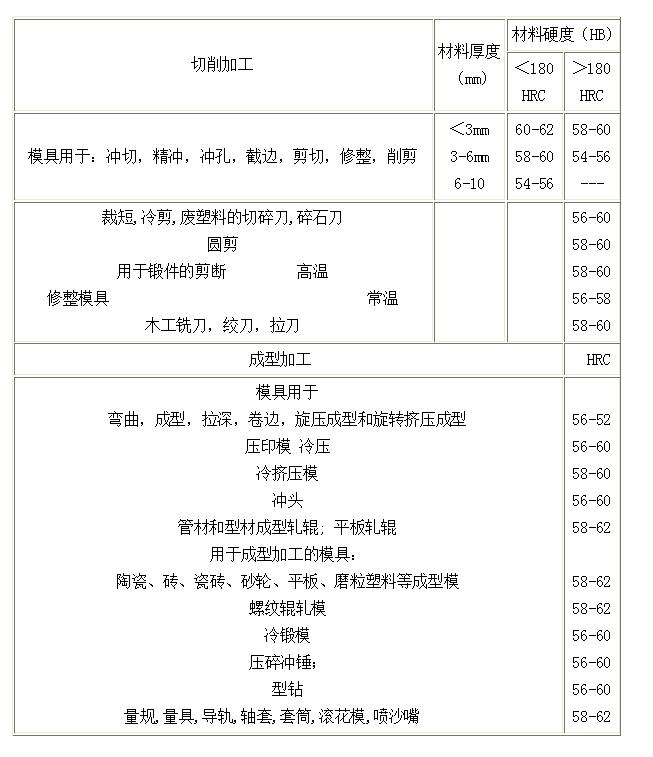

一胜百XW-42常被推荐用作需要很好耐磨性和适当韧性(抗冲击)的模具,一胜百XW-42很适合用作大型模具中的镶嵌件。其除了适用于XW-5应用范围外,通常还可以使用在切削厚且载荷的成型加工模具上。
一胜百XW-42可提供多种供货,包括:热轧态,预加工态和精加工态,另外还能以空心棒形式供货。

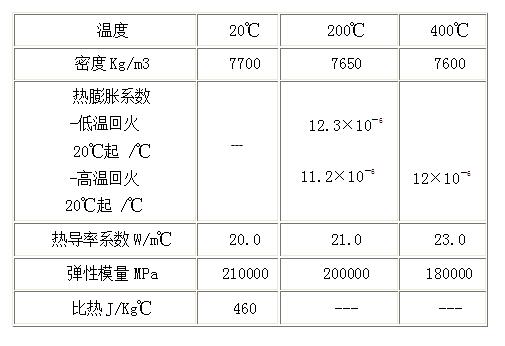

淬硬、回火至62HRC,其在室温和高温时的物理性能。

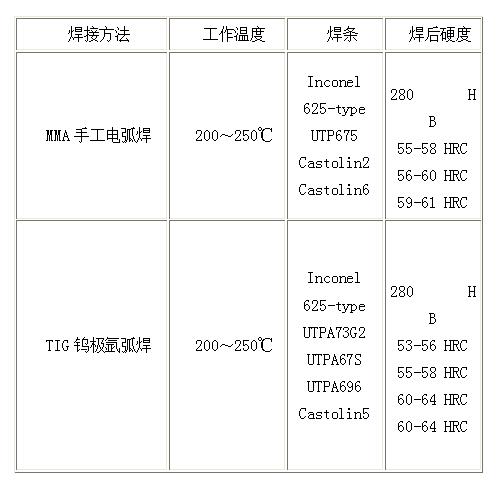

在模具钢的焊接过程中采取适当保护措施可以获得好的焊接效果(比如提高焊接作业温度,焊缝预加工,合适的焊条和焊接程序等),如模具补焊后须抛光或光蚀刻花,则必须选用与模具钢材化学成分相同的焊条。
1、软性退火:在保护气氛下,加热至850℃,均热后,以每小时10℃炉冷至650℃,然后空冷。
2、消除应力:模具经粗加工后,应加热至650℃,均热保温两小时,缓慢冷却至500℃,然后空冷。
3、硬化(淬硬)处理:预热温度:650-750℃;奥氏体化温度:990-1050℃,通常选择1000-1040℃。

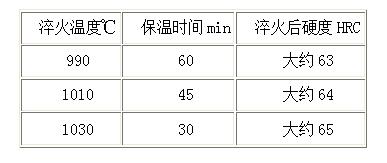

保温时间=模具整体加热到奥氏体化温度后的持续时间。模具在硬化过程中,必须加以保护以防止脱碳和氧化。
4、淬冷介质:油冷(仅适用于很简单的模具);在真空炉中,高速气体冷却流动的空气/气体;在盐炉或流态炉中,180-500℃,分级淬火后空冷。
注意:模具冷却至50-70℃,后立即回火(XW-42所有标准规格尺寸的模具都可淬透)。
5、回火:回火两次且每次回火后都冷却到室温,最低回火温度是180℃,每次回火至少保温两小时。

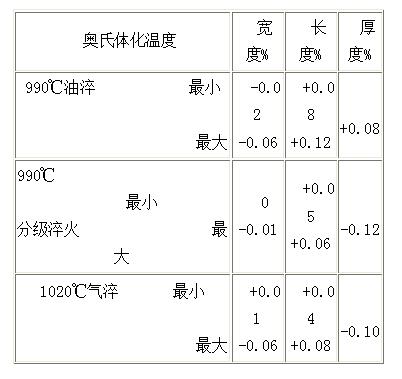

6、淬火中的尺寸变化(样品尺寸:100×100×25毫米)
7、深冷处理:尺寸稳定性要求高的工件应当采用深冷处理,这类处理主要应用于量规量具和某些结构零件上。淬火后立即将工件冷却到-70℃至-80℃之间,保持3-4小时,然后在回火,深冷处理可使工件硬度提高1-3HRC,避免形状复杂模具以免增加破裂风险。时效温度是110-140℃、保温时间25-100小时。

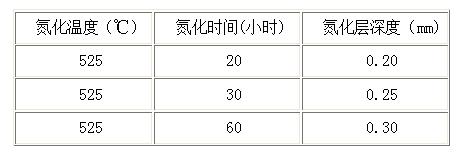

8、氮化处理:工件经氮化处理后表面形成硬化层,其具有很高的耐磨性和抗侵蚀性,同时耐腐蚀性能也得到提高。在525℃氮气中氮化处理后,工件表层硬度约为1150HV1。570℃软氮化处理两小时后,工件表层硬度约为800 HV1具有此硬度的硬化层为10-20微米。
如果模具经淬火、回火后进行电火花加工,则应增加一次回火,回火温度较以前回火温度低25 ℃。
东莞一胜百模具有限公司专注于提供优质一胜百XW-42模具钢和配套服务的经销商,拥有瑞典一胜百模具钢材公司给予的解决方案与服务支持,如有疑问请致电服务热线:0769-22692345。
