东莞一胜百模具有限公司
卓越的工模具钢材方案提供商
服务热线：0769-22692345
邮箱：assab@vip.163.com
卓越的工模具钢材方案提供商
一胜百xw-5模具钢是一种含钨的高碳、高铬合金钢，具有耐磨性极性、淬透性和抗回火软化性，应用于冷态复模用母模、用于成型加工的模具和管材和型材在型轧辊。XW-5模具钢因其具有优异的耐磨性而已被工程界广为接受，其适用于长寿命模具加工，并且在生产过程中维修保养费用低，具有很好的经济效益。

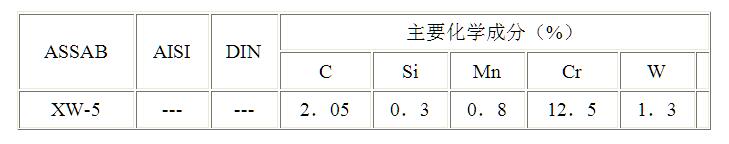

1、耐磨性极性；
2、抗压强度；
3、淬硬后高的表面硬度；
4、淬透性；
5、淬硬时，好的稳定性；
6、抗回火软化性。
1、管材和型材在型轧辊；
2、冷拉／精整模；
3、金属粉末零件压实模；
4、冷态复模用母模；
5、用于成型加工的模具；
6、陶瓷、砖、瓷砖、砂轮、 平板、磨损性塑料等成型模；
7、量规，量具，导轨 轴套，套筒，滚花模， 喷沙嘴；
8、压碎冲锤；
9、型砧。
1、软性退火：在保护气氛下，加热至850℃，均热后以每小时 10℃炉冷至 650℃, 然后空冷。
2、应力消除：模具经粗加工后，应加热到 650℃,均热保温两小时，缓冷至 500℃,然后空冷。
3、淬火：预热温度：600-700℃，奥氏体化温度：920-1000℃，通常选择940-980℃。
4、回火：参照回火曲线图根据所需硬度选择回火温度。回火两次且每次回火都须冷却到室温。最低回火温度是180℃。每次回火至少保温两小时。
5、淬火介质：循环空气或气体真空炉中足够正压的高速气体，在盐浴炉或流态炉中180 - 500℃分级淬火，随后空冷温油，约80℃。注意：模具冷却至50 - 70℃后必须立即回火
6、深冷处理：尺寸稳定性要求高的模具应当采用深冷处理，否则在使用过程中可能发生体积变化。XW-5模具钢深冷处理一般将模具先冷至-150℃到-196℃保持3 - 4小时，由于深冷介质及设备的限制有时采用-40℃及更低的例如（-80℃)。深冷处理将使模具的硬度提高1到3HRC。形状复杂的模具应避免进行深冷处理以降低开裂风险。
东莞一胜百模具有限公司专注于提供优质一胜百xw-5模具钢和配套服务的经销商，拥有瑞典一胜百模具钢材公司给予的解决方案与服务支持,如有疑问请致电服务热线：0769-22692345。
粤公网安备 44538102000014号
