一胜百瑞典压铸模具钢是一种高硬度高韧性结合的新型塑胶模具钢,具有良好的机加工性能、优异的焊接性能和良好的抗变形性能,制作的模具具有良好的抗变形能力,避免模具非正常失效。保证模具使用可靠安全且有比较长的使用寿命,降低抛光成本,可获得更好的抛光表面。NIMAX模具钢应用于注塑模具、切削工具的夹持材料和热流道歧管结构件,而且不需要预热及后续处理,减少模具制作周期并使模具维护更容易。

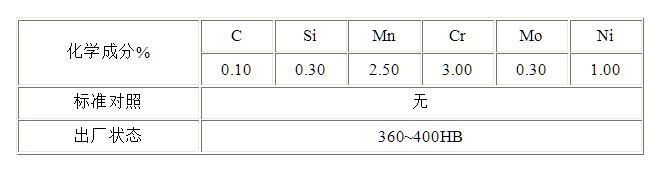

一胜百压铸模具钢是一种低碳塑胶模具钢材,出厂硬度约为~40 HRC。
1、良好的机加工性能;
2、优异的焊接性能;
3、良好的抛光性和皮纹性能;
4、良好的抗变形性能;
5、冲击韧性和断裂韧性;
6、均匀的截面组织性能;
7、良好的机加工性和焊接性能。
一胜百压铸模具钢适合制作不同类型的塑料模具,他拥有良好的加工性能及韧性,也适合用于很多工程上的支撑材料。不需要预热及后续处理,减少模具制作周期并使模具维护更容易。高硬度结合高韧性,使模具具有好的抗变形能力,避免模具非正常失效,保证模具安全、可靠且比较长的使用寿命。
1、注塑模具;
2、锻造及压铸模具的模座材料;
3、切削工具的夹持材料;
4、热流道歧管结构件。

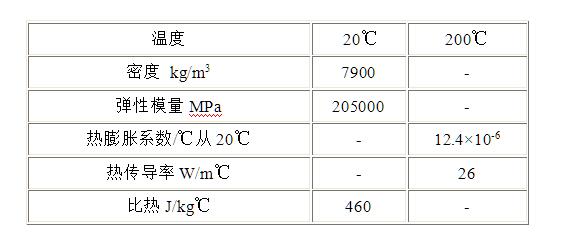

物理性能:硬度HRC37-40。
除非有特别指定,样品取自截面尺寸为596 x296 mm的板料中心部位;不同的机械性能测量值取决于原大料的尺寸、取样位置、方向以及硬度和实验温度。
抗拉强度:硬度~370HB。
抗压强度:硬度~370HB。
抗压强度, Rc0.2=1000MPa。
一胜百压铸模具钢建议在供货状态使用,其硬度不能通过后续热处理来提高,但是能通过回火降低。该材料不推荐做回火,因为尽管回火能降低材料的硬度,同时也降低了材料的韧性。模具热透后经过2小时保温,可以得到如下预期硬度结果。假如钢材暴露在高温环境中导致强度及硬度降低,可以采用以下措施来恢复原始状态:加热至850°C, 保温30分。循环空气中冷却。
火焰及感应淬火
一胜百压铸模具钢之表面硬度不能通过感应淬火及火焰硬化来提高。
氮化及其氮碳共渗
氮化能提高表面的硬度及耐磨性,建议最好采用如下工艺以获得最佳效果:
1. 粗加工;
2. 在450 - 480°C去应力模具热透后冷却至室温;
3. 磨削;
4. 氮化。

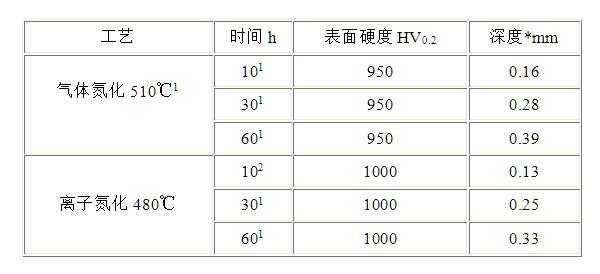

下表为氮化深度及表面硬度的近似值:
* 氮化深度是指比基体硬度值高50 HV0.2到表面的距离
超过500°C和大于 10 h的氮化工艺不建议做,会显著降低硬度和韧性。
表面硬化
表面硬度能够通过表面硬化来提高。在碳活性度为0.65、温度为850°C气氛中保温2h,随即在170°C回火1h,能得到深度为0.3mm,硬度为659MHV的渗碳层。
相比其他材料,EDM过程中产生的热影响层硬度并不比基体钢材的用度更高,因此,热影响层很容易去除。

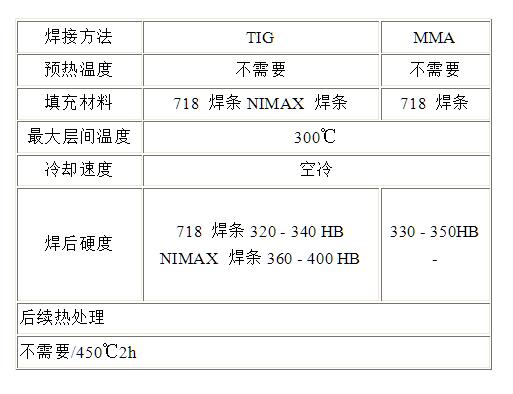

焊接前通常不需要预热,焊后无需热处理。假如不希望产生剧烈的应力状况,建议焊接后在450ºC回火2h。
一胜百压铸模具钢非常适合皮纹处理,低的含硫量和均匀的组织确保他能准确并且一致地重现需蚀刻样本。
一胜百压铸模具钢具有良好的抛光性能,这是由于低硫含量及均匀的组织确保了良好的抛光性能。
想要了解更多有关一胜百瑞典压铸模具钢信息可以跟一胜百模具(东莞)有限公司服务热线(0769-22692345)联系,以获得更多有关钢材选择、应用、热处理及库存等相关资料。
